Field Instruments 1

• المعايير المستخدمة في رسومات P&ID
 ◦ معيار ISA
 ◦ معيار KKS
• الرموز والاختصارات في خرائط P&ID
 ◦ الرمز الدائري: يمثل الجهاز الحَقلي
 ◦ مربع داخل دائرة: يمثل إشارة المراقبة
 ◦ شكل المعين: يمثل نظام Interlock
• عرض مسارات الإشارات بين الأجهزة
• رسم أكثر من مخطط P&ID للمشروع
• تحديد مستوى السائل داخل الخزان
• رسم مخطط P&ID يحتوي على صمامات تحكم
• رسم مخطط باستخدام نظام Interlock
• المخطط العام لنظام التحكم الآلي في المصنع
• قراءة وفهم الرموز من خلال دليل الرموز (Legend) في المخطط

• المعايير العالمية المستخدمة في مجال الأجهزة الدقيقة:

  • API، ISA، IPS، EN، BSI، NFPA، IEC، ASTM، ASME، NACE

• وثيقة متطلبات المشروع (Project Spec)

• المواد الشائعة المستخدمة في صناعة الأجهزة الدقيقة:

  • مونيل (Monel)

  • هستلوي (Hastelloy)

  • إنكونيل (Inconel)

• أنواع المعدات:

  • مقياس الضغط (Gauge)

  • ترانسميتر (Transmitter)

  • سويتش (Switch)

• أنواع الإشارات المستخدمة

• أنواع تجهيز وتشغيل المعدات

• أنواع التوصيلات في مجال الأجهزة الدقيقة:

  • لحام (Weld)

  • ربط مسنن (Threaded)

  • فلنج (Flanged)

  • ضغط ميكانيكي (Compression)

• المعايير المستخدمة في أجهزة قياس الضغط (مثل Pressure Gauge)

• أبعاد وأنواع الضغوط

• التعرف على مكونات مقياس الضغط (Gauge)

  • نوع المادة المستخدمة للجسم

  • شاشة عرض القياس

  • دقة القياس وحساب الخطأ

  • تصنيف الحماية (IP Rating)

  • نوع التوصيل والغطاء الزجاجي

• حدود التحمل الحراري والميكانيكي

• التعرف على الـ (Wetted Parts)

• معايرة مقاييس الضغط

• اختيار مدى القياس المناسب

• مديات ومعايير الضغط القياسية

• شرح واجهة "Solid Front" في مقاييس الضغط

• الملحقات: ميني فولد، كبيلري تيوب، دايفرام سيل، دمبر

• طرق تركيب ونصب أجهزة الضغط حسب المواصفات

• حساسات الضغط (ترانسمتر)

• ملء المستندات الفنية لأجهزة الضغط

• المينيفولد: 5 منافذ، وصمامات Drain وVent

• تركيب DPG على المينيفولد

• فصل المقياس من المينيفولد للمعايرة

• تركيب DPT على المينيفولد

• المواصفات الظاهرية لمقياس الحرارة (الـ Gauge)

• اختيار مجال القياس المناسب بمثال عملي

• التحمل الحراري ومعيار النفوذية لمقاييس الضغط

• أنواع عناصر تحسس الحرارة في أجهزة قياس الحرارة

• تركيب المقياس على لاين باستخدام الثيرموول

• أنواع الفلنجات المستخدمة مع الحساسات

• تركيب الثيرموول على لاين

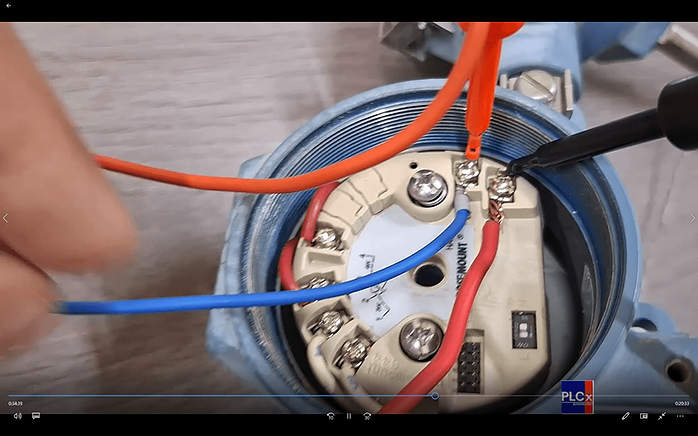

• خصائص التركيب والتنصيب والتوصيل والحساسات المختلفة في المرسلات

• المقاومات المتغيرة مع الحرارة

• مبدأ عمل الثرموكوبل

• جدول المعايرة

• جدول الاتصال في النقطة

• طريقة نصب الثرموكوبل

• تركيب الطرف الحار (Hot Junction) داخل الثيرموول

• تعويض الطرف البارد (Cold Junction)

• تصنيف أنواع الحساسات في مرسلات الحرارة

• تعبئة البيانات الفنية (Datasheet) لأجهزة الحرارة

• العلاقة الرياضية لحساب التدفق

• الفرق في الضغط (ΔP) كأساس للقياس

• عدد رينولدز وتحديد نوع الجريان

• مجال القياس والقيود المرتبطة به

• تقنيات قياس تعتمد على فرق الضغط

• رسم بياني لتغير الضغط على طول الأنبوب

• رسم بياني يوضح تغير التدفق مقابل فرق الضغط

• سلبيات أنبوب فنتوري في التطبيقات العملية

• التعرف على صفيحة الأوريـفيس (Orifice Plate)

• أماكن أخذ الضغط (Pressure Taps) من الفلنجة

• مبدأ المعايرة في قياس التدفق

• فتحات التهوية والتصريف (Vent & Drain Holes) في الأوريـفيس

• خصائص طريقة الأوريـفيس ومميزاتها

• أنواع أشكال الأوريـفيس

• تعريف نسبة بيتا (β Ratio) وطريقة اختيارها

• طريقة اختيار حجم الأوريـفيس باستخدام البرامج

• تقليل فقدان الضغط في صفيحة الأوريـفيس

• تركيب الأوريـفيس في الخطوط العمودية

• شرح Upstream و Downstream وكيفية حساب المسافات

• تعويض تغيّرات الجريان (Flow Compensation)

• تعبئة نموذج البيانات الفنية (Datasheet) لصفيحة الأوريـفيس

• طرق قياس تعتمد على السرعة

• مبدأ عمل الفلوميتر التوربيني (مع Reed Switch)

• التوربين ثنائي الشفرة

• المفتاح المغناطيسي (Reed Switch)

• مقياس كوريوليس (Coriolis Mass Flowmeter)

• تحليل نظام القياس (Metering System)

• درجات الاستقرار في أنظمة القياس

• أنظمة المعايرة الميدانية (Proving Systems)

• أربع طرق لقياس المستوى باستخدام أجهزة Gauge:
   • مقياس العمق
   • الفلوتـر (Floater)
   • مقياس المستوى سيرفو (Servo Level Gauge)
   • أنبوب الرؤية (Sight Glass)

• استخدام أنبوب Stand Pipe مع الخزانات

• ثلاث طرق لقياس المستوى بطريقة الهيدروستاتيك (Hydrostatic)

• سبع طرق باستخدام الترانسمتر (Transmitter):
   • مرسلة سعوية (Capacitive)
   • مرسلة ألتراسونك (Ultrasonic Level Meter)
   • مرسلة سلكية (Active Wire Type)
   • مرسلة رادارية (Radar Level Sensor)
   • مرسلة إشعاعية (Nuclear Level Transmitter)
   • مرسلة سيرفو (Servo Transmitter)
   • مرسلة تعمل بالموجات الراديوية

• التعرف على أربعة أنواع من مفاتيح المستوى (Level Switches)

• أنواع نقاط التلامس (Contacts) في أنظمة التحسس

• مقدمة تعريفية عن الصمامات (Valves)

• تصنيف الصمامات حسب طبيعة عملها إلى 5 أنواع رئيسية

• عرض موجز لـ 21 نوع مختلف من الصمامات

• شرح تفصيلي لكل نوع مع التركيب الداخلي

• رموز الصمامات في مخططات P&ID

• رسم صمامات التحكم في P&ID

• المصطلحات والمفاهيم الأساسية لصمامات التحكم

• حدود الضجيج المسموح والاهتزازات

• السرعة المسموح بها للسوائل المختلفة داخل الصمامات

• المكونات الملحقة بصمام التحكم

• تعريف الـ Cage داخل الصمام

• استخدام المعادن الصلبة مثل Stellited

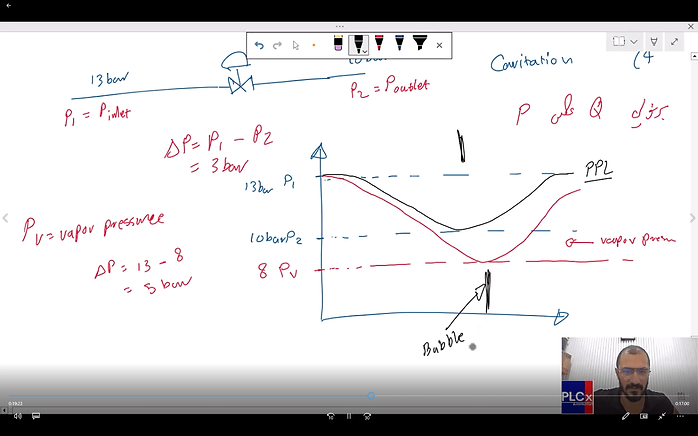

• حلول لمشكلة التكهف (Cavitation)

• استخدام تصميم RO لتقليل المشاكل المستقبلية

• شرح صمامات High Recovery و Low Recovery

• التحكم بالضوضاء (Noise)

• تقنيات Whisper و Cavitrol لخفض الصوت

• مقاومة الصمامات لدرجات الحرارة المختلفة

• مقارنة بين Ball Valve و Globe Valve

• مقارنة شاملة بين Globe – Ball – Butterfly Valves

• اختبارات الأداء الخاصة بالصمامات

• وثيقة المواد المستخدمة (Material Certificate)

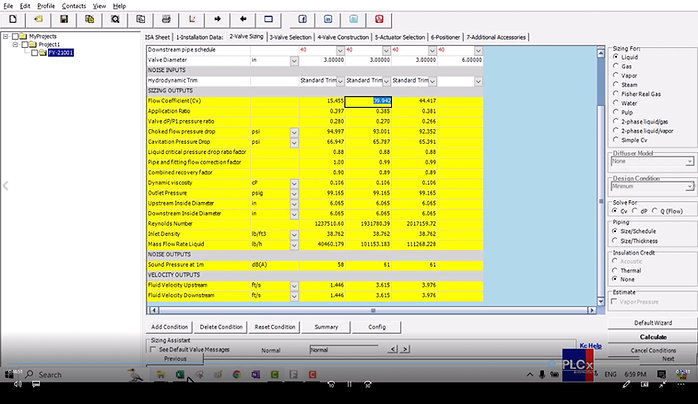

• حساب حجم الصمام (Sizing)

• حساب معامل الجريان Cv

• استخدام برامج متخصصة مثل برامج Fisher

• تعبئة النماذج الفنية (Datasheet) لصمامات التحكم

• أنواع منظمات الضغط (Regulators)

• الفرق بين صمامات التحكم والمنظمات

• تطبيقات في أنظمة عزل الخزانات (Tank Blanketing)

• صمامات On-Off

• تمثيل On-Off Valves في P&ID

• المشغلات (Actuators) – أنواعها ووظائفها

• المشغلات الغشائية (Diaphragm)

• مشغلات المكبس (Piston)

• المعايير المعتمدة لصمامات On-Off

• صمام كروي (Ball Valve)

• صمام فراشة (Butterfly Valve)

• صمامات الأمان (Relief & Safety Valves)

• قراءة رموز SPV في مخططات P&ID

• مكونات وتركيب PSV من الداخل

• مساحة الفتحة الخاصة بـ Orifice

• منحنيات أداء الصمامات

• ظاهرة الاهتزاز (Chattering)

• ظاهرة التقلبات (Fluttering)

• تعريف CDTP

• ملحقات صمامات الأمان (PSV Accessories)

• أين يُستخدم بروتوكول HART في صناعة الأتمتة الصناعية

• نظرة فنية عامة على بروتوكول HART

• كيفية إنشاء شبكة HART فعلية من نوع نقطة إلى نقطة (Point-to-Point)

• أوامر HART وإطارات البيانات (Data Frames)

• محاكاة برمجية للتواصل بين المتحكم الرئيسي (Master) والتابع (Slave)

• استخدام برامج شائعة في عمليات الاتصال عبر HART

• تفاصيل فنية متقدمة مع أمثلة تطبيقية من الواقع الصناعي

• Applied technology and instrumentation for process control -- Douglas O  J DeSá

• Instrumentation and Control Systems -- William Bolton

• Practical Process Control- Tuning and Troubleshooting -- Cecil Smith

• Process-Industrial Instruments and Controls Handbook -- Gregory McMillan

• Control Valve Handbook -- Emerson

• Control valve primer- a user's guide -- Hans D_ Baumann

• Valve Handbook -- Philip Skousen

• Valve Selection Handbook -- Peter Smith

• Fieldbuses for Process Control- Engineering, Operation, and -- Jonas Berge

• HART APPLICATION GUIDE HCF LIT 34 -- HART Communication Foundation
