SIEMENS TIA Portal Programming 1, 2 and 3 Plus (Service&Safety)

• أساسيات اللوحات والمكونات الكهربائية: التعرف على معايير بناء اللوحات (Standards)، الاستخدام الصحيح لجهاز القياس المتعدد (Multimeter)، فهم الفرق الجوهري بين نقاط NO و NC، بالإضافة إلى دراسة وحدة تغذية الطاقة (Power Supply)، أنواع الريليه واستخداماتها، الكونتاكتور (Contactor)، المؤقتات (Timers)، ونقاط المساعدة (AUX).

• أنظمة الحماية والأمان: طرق الحماية من الأحمال الزائدة (Overload)، الحماية من فقدان الطور (Phase Failure)، توصيل جهاز الحماية من الارتفاعات المفاجئة (SPD)، وتوصيل حاجز الأمان الكهربائي (Safety Barrier) لضمان العزل التام للإشارات بين المناطق الخطرة والآمنة.

• العمليات الأساسية في منطق الريليه (Relay Logic): فهم النظام ثلاثي الطور (3PH System) وطرق تشغيل محرك ثلاثي الطور (3PH Motor)، تصميم دوائر التثبيت (Latch) والتداخل (Interlock)، دوائر التسلسل (Sequence Circuits)، دائرة التشغيل النجمي-دلتا (Star/Delta)، ودوائر التحويل التلقائي بين مصادر الطاقة (ATS).

• أجهزة القيادة (Drives): توصيل محرك VFD من نوع V20، والتطبيق العملي لاستخدام المقاومة المتغيرة (Potentiometer) في دوائر التحكم.

• هاردوير Siemens والتوصيل (Wiring): تدريب تفصيلي على استعراض المكونات المادية وطرق التوصيل لوحدات (PLC) بمختلف أجيالها وتشمل: S7-200، S7-300، S7-400، S7-1200، S7-1500، ووحدات ET200SP، بالإضافة إلى هاردوير شاشات العرض مثل (Siemens KTP 1200 Basic DP).

• التهيئة البرمجية: جولات عملية (Demos) ومقدمة لبيئة (TIA Portal) لتمهيد الطريق للانتقال بسلاسة من فهم المكونات المادية (Hardware) إلى كتابة الأكواد.

• تهيئة بيئة العمل والمحاكاة: نصائح تأسيسية، تثبيت برنامج (TIA Portal V16)، ضبط إعدادات المكونات المادية (Hardware Configuration)، ومحاكاة الأكواد باستخدام (PLCSIM S7-1500).

• هيكلة البيانات والبرنامج (Program Structure): تعريف المتغيرات (PLC Tags)، أنواع البيانات (Data Types)، تنظيم الذاكرة باستخدام كتل البيانات (Data Blocks - DBs)، وفهم الفروقات البرمجية بين (FCs) و (FBs).

• المنطق الرقمي والأوامر الأساسية: البرمجة المبتدئة، استخدام دوائر (Set/Reset - SR Flip-flop)، التعامل مع نبضات الحافة (Edge Trigger) مقارنة بفحص الحالة (Status Check)، وتوليد النبضات الزمنية عبر (Clock Memory).

• المؤقتات والعدادات (Timers & Counters): برمجة وضبط المؤقتات (TON, TOF, TP, TONR) والعدادات (CTU, CTD, CTUD)، مع تغطية شاملة للمؤقتات والعدادات الكلاسيكية (Legacy S7-Timers & Counters).

• معالجة البيانات والعمليات: استخدام تعليمة النقل (MOVE Instruction) للتعامل مع القيم والبيانات، وبرمجة تطبيقات مبسطة (مثل حساب الثواني Counting Seconds).

• الاختبار والتشخيص (Testing & Diagnostics): أدوات فحص ومراقبة البرنامج المباشرة، وفهم الفروقات العملية بين جداول المراقبة (Watch Tables) وجداول الإجبار (Force Tables).

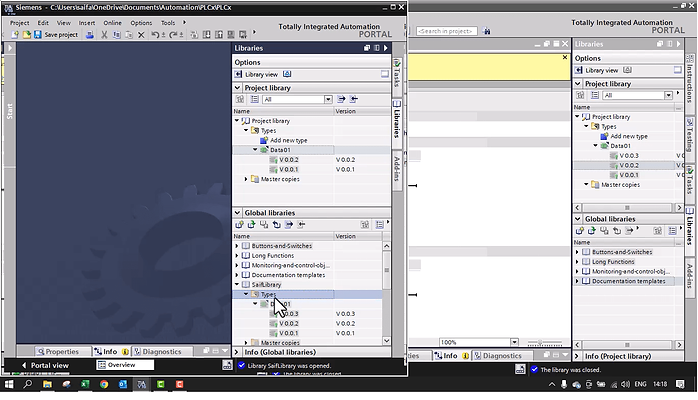

• إدارة المشاريع (Project Management): استخدام المكتبات (Libraries)، استخراج النسخ الاحتياطية من الـ PLC الفعلي (Physical Backup)، وطرق أرشفة واسترجاع المشاريع (Archiving & Retrieving) باختلاف إصدارات البرنامج.
  ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
  الدمج والتنقل (Integration & Navigation): ربط شاشات (HMI_TP) مع نظام التحكم، تصميم القوالب الأساسية (Screen Templates)، وبرمجة التنقل بين الشاشات عبر القوائم المنسدلة (Dropdown) والأزرار.

• تصميم واجهة المشغل (UI Design): بناء الشاشات المنبثقة (Pop-up Screens) والشاشات المنزلقة (Slide-in Screens)، مع فهم شامل للتعامل مع الأحداث (Events Overview).

• التفاعل والمظهر (Animation & Appearance): التحكم في الرؤية والمظهر (Visibility and Appearance)، ضبط حدود المتغيرات (HMI Limits) وعرضها باستخدام (Bar, Slider, Gauge)، وإضافة ميزة التبديل بين اللغات (Switch Languages).

• إدارة المستخدمين (User Administration): إدارة الصلاحيات وإنشاء واجهة المستخدمين (User View)، وتقييد مدخلات المشغلين (Restricting Operator Inputs) لضمان أمان النظام.

• إدارة البيانات والوصفات (Data & Recipes): معالجة وإدارة الوصفات الإنتاجية (Recipe Handling) لسرعة تغيير الإعدادات، واستخدام التحجيم الخطي للبيانات (Linear Scaling).

• نظام الإنذارات (Alarms): إنشاء وإدارة الإنذارات المبسطة (HMI Easy Alarms) لتشخيص ومراقبة حالة النظام.

• البرمجة المتقدمة (Faceplates & UDT): تصميم واستخدام الواجهات الرسومية المدمجة (Faceplates) على ثلاثة أجزاء متدرجة، وصولاً إلى دمجها باحترافية مع أنواع البيانات المخصصة (UDT Implementation).

• مقدمة أنظمة SCADA: التأسيس لبرمجة أنظمة المراقبة والتحكم الإشرافي (SCADA Basic)، مع ضبط دقة أبعاد الشاشات (SCADA Resolution).


• الدورة الأساسية وبدء التشغيل (Main & Startup): فهم دورة المسح الرئيسية للبرنامج (OB1 - The Main Function)، وتهيئة المتغيرات والبيانات عند إقلاع الـ PLC باستخدام كتلة البدء (OB100 - The Startup Function).

• مقاطعات الوقت والجدولة (Timer & Cyclic Interrupts): * تنفيذ أكواد محددة بفترات دورية ثابتة (OB30+ - Cyclic Interrupts).

  • جدولة المهام بناءً على الوقت والتاريخ (OB10 - Time Of Day).

  • استخدام مقاطعات التأخير الزمني (OB20+ - Time Delay Interrupts).

  • دمج وتطبيق المقاطعات الزمنية المتعددة معاً (OB20 + OB10).

• المقاطعات المادية (Hardware Interrupts): الاستجابة الفورية والسريعة للأحداث الفيزيائية، سواء كانت للإشارات الرقمية (Digital) أو الإشارات التناظرية (Analog) باستخدام مقاطعات الهاردوير (OB40+).

• التشخيص ومعالجة الأخطاء (Error Handling & Diagnostics): حماية الـ PLC من التوقف المفاجئ (STOP Mode) عبر معالجة:

  • أخطاء تجاوز الوقت المسموح لدورة البرنامج (OB80 - Time Error Interrupt).

  • الأعطال التشخيصية ومشاكل الهاردوير (OB82 - Diagnostic Error Interrupt).

  • التعامل المتقدم مع الأخطاء البرمجية وتجاوزها (OB121 - Programming Error Handling).
    ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
    تهيئة الإشارات التناظرية (Analog Processing): التأسيس الصحيح لما قبل استخدام الـ PID (Pre-PID)، وقراءة المدخلات التناظرية باستخدام تعليمات التحجيم والمعايرة (NORM_X & SCALE_X).

  • معالجة المخرجات التناظرية (Analog Outputs): المعالجة العكسية للإشارات (Unscaling) لإرسال قيم دقيقة إلى المشغلات التناظرية والصمامات.

  • أنظمة التحكم المغلق (Closed Loop Control): الفهم النظري والعملي لاستراتيجيات التحكم المتنوعة وتطبيقاتها (ON_OFF, 3-Point, PID).

  • كتلة التحكم المدمجة (PID Compact): الشرح الشامل لتأسيس وتهيئة متحكم (PID Compact) داخل بيئة TIA Portal، والاعتماد على الأدلة الرسمية (PID Manual & PDF) للتكوين المتقدم.

  • المعاملات والضبط التلقائي (Tuning & Parameters): فهم معاملات الـ PID بدقة، وتنفيذ عملية الضبط التلقائي (Auto-Tuning) للوصول إلى أعلى استقرار ممكن للنظام.

  • طرق الإخراج والتحكم اليدوي: الفروقات العملية والبرمجية بين استخدام الإخراج التناظري المباشر مقارنة بتعديل عرض النبضة (Analog vs. PWM Output)، وطريقة التحويل الآمن إلى وضع التحكم اليدوي.

  • واجهة التشغيل والمراقبة (HMI Integration): ربط نظام الـ PID مع شاشات الـ HMI، ومراقبة سلوك النظام الفعلي أثناء التشغيل (Control in Runtime).

• أساسيات الشبكات (Networking Basics): فهم الشبكات الفرعية (Subnets in Ethernet)، أساسيات شبكة (PROFINET)، والتعامل الصحيح مع النوافذ المنبثقة لإعدادات عناوين (IP Addresses).

• هيكلة وطوبولوجيا الشبكة: التفريق المهني بين طرق عرض وتصميم الشبكة داخل البرنامج (Device vs Network vs Topology View).

• المدخلات والمخرجات الموزعة (Distributed I/O): مفاهيم الأجهزة الطرفية (External Peripherals)، تهيئة هاردوير الـ (Distributed I/O)، وتطبيق خاصية الأجهزة المشتركة (Shared Devices) للتحكم فيها من أكثر من معالج في نفس الوقت.

• الاتصال المباشر (PLC-PLC): تبادل البيانات السريع والفعال بين أجهزة التحكم باستخدام تقنية (IO-Devices).

• اتصال S7 القياسي (S7 Communication): الشرح التفصيلي لتبادل البيانات ونقل الكتل باستخدام أوامر القراءة والكتابة الشهيرة (GET & PUT Commands) وإعداداتها المتقدمة.

• الاتصال المفتوح للمستخدم عبر TCP (Open User Communication): البرمجة الدقيقة لإنشاء اتصالات الشبكة وقطعها باستخدام (TCON & TDISCON)، وإرسال واستقبال البيانات بأوامر (TSEND & TRCV)، والتعرف على الطريقة الأسهل والمدمجة (TSEND_C & TRCV_C).

• التوجيه المتقدم (Routing): شرح وتطبيق توجيه البيانات (S7 Routing) لنقل المعلومات والاتصال بين شبكات فرعية مختلفة بمرونة عالية.

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• أساسيات وهيكلة البروتوكول: فهم أهمية بروتوكول (Modbus RS485) في الصناعة، الفروقات الجوهرية بين (Modbus RTU) و (Modbus ASCII)، ومراجعة معايير التوصيل الفيزيائي وإعدادات المنافذ (Port Settings).

• خريطة الذاكرة (Memory Map): الفهم العميق لمكونات أجهزة Modbus، أحجام كتل الذاكرة (Memory Block Sizes)، واستراتيجيات ربط وتخطيط المداخل والمخارج مع الذاكرة (I/O Mapping to Memory).

• هندسة الرسائل والاتصال (Network Messaging): تكوين رسائل الشبكة، معرف الوحدة (Unit ID)، أوامر الطلب (Request Commands)، وتقنية قراءة الكتل (Block Reads).

• دورة الطلب والاستجابة (Query-Response Cycle): تحليل متقدم لتدفق البيانات بنظام البايت (Byte Notation)، والتتبع الدقيق لدورات قراءة سجلات الإدخال (Read Input Registers) وقراءة حالة الإدخال (Read Input Status).

• أدوات وبرامج المحاكاة (Software Tools): التأسيس العملي باستخدام المنافذ التسلسلية الوهمية (Virtual Serial Port)، واحتراف استخدام برامج المحاكاة وفحص الشبكات مثل: (Modscan32)، (Modsim32)، و (CAS Modbus Scanner).

• محاكاة أوامر Modbus المتقدمة: قراءة سجلات الاحتفاظ والملفات (Read Holding Registers & Coils)، تنفيذ أوامر الكتابة وتثبيت القيم (Force Single Coil & Preset Single Register)، ومراقبة حركة البيانات بصيغة (Hexadecimal).

• معالجة الاستثناءات والبيانات المعقدة: تحليل وفهم أكواد الخطأ (Exception Codes)، وكيفية التعامل مع نقل وقراءة الأرقام العشرية (Floating Point Data) و (Swapped Floating Point).

• تطبيقات عملية على أجهزة PLC: تطبيق شامل لتهيئة جهاز (Direct Logic DL05 PLC) للاتصال عبر Modbus باستخدام برنامج (DirectSoft 6)، واختبار القراءة والكتابة الفعلي عبر الشبكة.

• أساسيات البرمجة التسلسلية: التأسيس الهندسي لبيئة S7-GRAPH وبناء تسلسل العمليات الأساسي (Sequential Programming).

• الحماية والمراقبة والعدادات: برمجة شروط التداخل (Interlocks) لمنع الحركات الخاطئة، تفعيل أنظمة المراقبة (Supervision) لاكتشاف أسباب توقف التسلسل، واستخدام العدادات (Counters) داخل البيئة التسلسلية.

• المؤقتات المدمجة (S7-GRAPH Timer): التطبيق العملي والمخصص للمؤقتات داخل بيئة S7-GRAPH للتحكم المستقل والدقيق في أزمنة كل خطوة إنتاجية على حدة.
  ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• التأسيس والعمليات الرياضية: مقدمة في بنية لغة SCL، وكتابة المعادلات الرياضية والعمليات الحسابية (Basic Mathematics) بأسلوب برمجي مرن.

• الجمل الشرطية واتخاذ القرار: التحكم في مسار البرنامج بذكاء باستخدام أوامر الشرط (IF Statements)، وتنظيم حالات التشغيل المتعددة بمرونة عبر تعليمة (CASE... OF).

• حلقات التكرار (Loops): أتمتة العمليات المتكررة بأقل عدد من الأسطر البرمجية باستخدام حلقات (FOR) وحلقات (WHILE).

• المنطق والمقارنة الشاملة (Boolean Circuits): تنفيذ البوابات المنطقية الأساسية (Logic AND / Logic OR)، مع مقارنة عملية عميقة لكيفية بناء الدوائر المنطقية ذاتها بجميع لغات البرمجة المتاحة وهي: (LAD، FBD، STL، و SCL).

• المعلومات العامة والتأسيس (General Info): المفاهيم الأساسية للسلامة الصناعية، والفهم النظري لكيفية عمل وحدات المعالجة الآمنة (Fail-Safe).

• إعداد المكونات المادية (Hardware Configuration): الضبط البرمجي الصحيح لوحدات الإدخال والإخراج المخصصة للسلامة (F-DI / F-DQ) داخل بيئة TIA Portal.

• برمجة الطوارئ (E-Stop): التنفيذ البرمجي الموثوق لدوائر الإيقاف الفوري (Emergency Stop) لضمان الاستجابة السريعة في حالات الخطر.

• تطبيقات الأبواب والمكابس الآمنة: تنفيذ دوائر المراقبة لأبواب الحماية (Safety Door)، وبرمجة مكابس التشغيل التي تتطلب استخدام كلتا اليدين (Two Hand Press) لضمان سلامة المشغل.

• نظام الإقرار وإعادة الضبط (ACK_GL): البرمجة الصحيحة لعمليات الإقرار الشامل (Global Acknowledgement) للعودة إلى وضع التشغيل الطبيعي بعد زوال حالة الخطر.
  ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

• إدارة كلمات المرور وحماية الوصول (Password Protection): ضبط مستويات صلاحيات الوصول للـ PLC لمنع الدخول غير المصرح به أو التعديل على الهاردوير.

• تأمين بيانات المشروع (Project Data): وضع كلمات مرور قوية لملف المشروع بالكامل (Password Protect Project Data) لضمان عدم فتحه إلا من قبل الأشخاص المصرح لهم.

• حماية الكتل والملكية الفكرية (Block Protection): تأمين الكود المصدري للكتل البرمجية ضد التعديل أو القراءة باستخدام حماية حقوق المعرفة (Know-How Protection) وحماية منع الكتابة (Write Protection).

• الحماية من النسخ (Copy Protection): ربط البرنامج (Binding) حصرياً بمكونات مادية محددة، مثل الرقم التسلسلي للـ PLC أو بطاقة الذاكرة (SMC)، لضمان عدم تشغيل الكود على أي أجهزة مسروقة أو غير مصرح بها.

• إدارة المشاريع المتعددة: إنشاء خوادم للمشاريع متعددة المستخدمين (Multiuser Projects)، وإدارة وحدات البرمجيات (Software Units) لتشغيل أكثر من مشروع على نفس الـ PLC، والتعامل مع إصدارات الدوال (Function Versioning).

• هيكلة الذاكرة والبيانات: الفهم العميق للمناطق الأربع لذاكرة الـ PLC (PLC Memory Areas)، وإنشاء أنواع البيانات المخصصة (UDTs)، المصفوفات (Arrays)، والهياكل (Structures). وفهم الفرق بين الكتل القياسية والمحسنة (Optimized vs Standard)، والمتغيرات الثابتة والمؤقتة (Static vs Temp)، واستدعاء الكتل (Single, Multi, Parameter Instances).

• إدارة النظام والمكونات: تحديث ومعالجة أخطاء النظام (Firmware Updates & Errors)، التعامل مع ملفات تعريف الأجهزة الخارجية (GSD Files)، إدارة الوقت (System vs Local Time)، وفهم أوامر إعادة الضبط (Restart, MRES, Factory Reset).

• أدوات التشخيص المتقدمة والمحاكاة: الاعتماد على المشاريع المرجعية للنسخ الاحتياطي (Reference Projects)، استخدام أدوات التتبع (Traces)، وتطبيق إزاحة وتدوير البتات (Bit Rotation & Shifting). وفهم الفروقات بين برامج المحاكاة (PLCSIM vs PLCSIM Advanced).

• تتبع الأخطاء والتداخل: احتراف استخدام المراجع التبادلية (Cross-References) لاكتشاف التداخل في الإشارات (Overlapping Access) ولتتبع واستكشاف الأخطاء بدقة (Troubleshooting).
  ـــــــــــــــــــــــــــــــــــــــــــــــــــــ

• الترحيل من SIMATIC Manager: مقارنة بين (SIMATIC Manager) و (TIA Portal)، وشرح خطوات الترحيل الكامل (Migration) أو تصدير كتل برمجية مفردة (Single Block Export).

• أدوات التصميم والقيادة من Siemens: احتراف أداة (TIA Selection Tool) لتصميم الشبكات وحساب قدرة وحدات التغذية (PSU) واختيار وحدات (ET200). وبرمجة مغيرات السرعة (SINAMICS G120) باستخدام أداة (STARTDRIVE).

• إدارة وتحديث TIA Portal: التحديث عبر (TIA Updater & Administrator)، الحصول على إجابات مجانية عبر منصات الدعم، وإصلاح مشاكل تثبيت بيئة (WinCC Unified).

• استكشاف الهاردوير وتشخيص النظام:

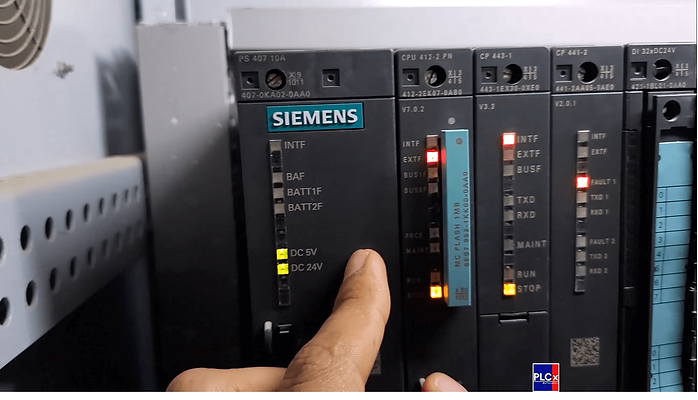

  • فهم دلالات مؤشرات الـ (LED) في وحدات التغذية (PSU).

  • استعراض المكونات الداخلية لمعالج S7-1200 وما الجديد في معالجات S7-1500.

  • تفعيل وتصميم خادم الويب الداخلي (S7-1500 PLC Webserver).

  • طرق التحديث دون اتصال (Offline Firmware Update)، ومحاكاة معالجات S7-300.

• التعامل مع المشاكل البرمجية وتلف الملفات: فهم سلوك النظام عند الأخطاء الحسابية (مثل القسمة على صفر - Divide by 0)، واستخدام ميزة النسخ الاحتياطي التلقائي (Automatic Backups) لإصلاح ملفات البرامج التالفة.

(Legacy & Micro PLCs)

التعامل الميداني مع أجهزة التحكم المصغرة والأنظمة الكلاسيكية، من التوصيل الكهربائي إلى البرمجة واستكشاف مشاكل الاتصال.

المحاور الرئيسية:

• عائلة LOGO! (الإصدار 6 و 8): التوصيل المادي (Wiring)، سحب وتنزيل البرنامج، كسر كلمات المرور، واستخدام برنامج (LOGO! Soft Comfort V8.2).

• معالجة الإشارات التناظرية: توصيل وبرمجة كروت الإدخال والإخراج التناظري (AM2 & AM2 AQ)، وتطبيقات التحكم في الحرارة عبر حساسات (RTD).

• الاتصالات والواجهات: ضبط خادم الويب (Web Server)، وربط الشاشة النصية (LOGO! TDE).

• أنظمة S7-200 الكلاسيكية: التوصيل، التعامل مع برنامج (MicroWin 4.0)، وحل مشاكل الاتصال المعقدة (Connection Problems).

(Drives & Servos)

البرمجة والتشغيل الميداني لمغيرات السرعة (VFDs) وأنظمة المؤازرة (Servo Drives) من Siemens، وطرق التحكم المحلي وعن بُعد.

المحاور الرئيسية:

• مغيرات السرعة (SINAMICS V20, Micromaster 420, G110): التشغيل المحلي (Local Control)، ضبط المصنع، التحكم عن بعد (2-Wire & 3-Wire)، واستخدام المقاومة المتغيرة (MOP).

• التأسيس لنظام السيرفو (V90 Servo): التوصيل، ضبط الإعدادات، واستخدام برنامج (V-Assist) لعمل النسخ الاحتياطي والضبط التلقائي (Auto-Tune).

• التحكم المتقدم في السيرفو: برمجة الحركة المطلقة والنسبية (Absolute & Relative Move)، واستراتيجيات العودة لنقطة الصفر (Homing via Zero/Reference mark) باستخدام (PROFIdrive telegram).

(S7-1200 / 300 / 1500)

الدليل الشامل للتعامل مع المكونات المادية لعائلات S7، يشمل التوصيل، تحديث الأنظمة، واكتشاف الأخطاء وتتبعها (Diagnostics & Fault Finding).

المحاور الرئيسية:

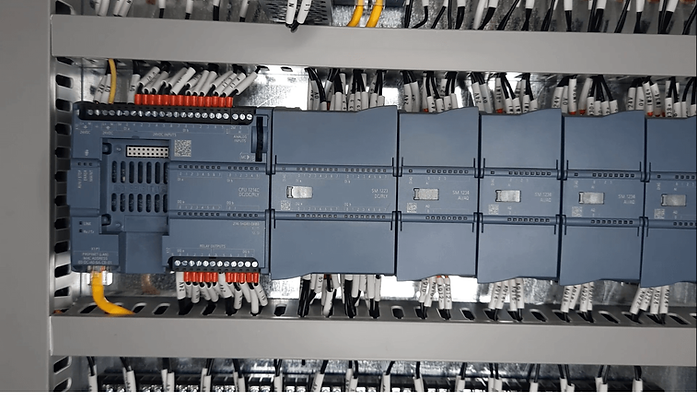

• عائلة S7-1200: التوصيل الدقيق لكروت الإدخال والإخراج (SM1234, SM1231, SM1223)، استخدام كروت الذاكرة (SMC)، وتحديث نظام التشغيل (Firmware Update).

• عائلة S7-300: ضبط الهاردوير، توصيل كروت الإشارات التناظرية (SM311, SM331) مع حساسات (PT100, Thermocouples)، وعمل إعادة ضبط المصنع ومسح الذاكرة للـ CPU.

• عائلة S7-1500: تجميع الـ Rack، كروت الإدخال والإخراج، وتوسعة النظام باستخدام وحدات الطاقة (PS 24Vdc).

• صيانة شاشات HMI: عمل نسخ احتياطي، استرجاع، وتحديث نظام التشغيل لشاشات (KTP Basic & TP700) باستخدام أداة (ProSave).

(SIWAREX & Instrumentation)

احتراف معايرة وبرمجة أنظمة الوزن الصناعية من Siemens، وفهم أساسيات أجهزة القياس والتحكم (Instrumentation).

المحاور الرئيسية:

• وحدات الوزن SIWAREX (WP231, WP321, WT231): التوصيل الكهربائي، التحديث، استخدام أداة (Siwatool) للمعايرة الدقيقة (Calibration)، ودمج قراءات الوزن مع شاشات HMI.

• الأجهزة الدقيقة (Instrumentation): الفروقات العملية بين حساسات الحرارة (Thermocouple vs RTD)، طريقة عمل اختبار العروة (Loop Test)، وتوصيل مرحلات الحالة الصلبة (Solid State Relays).

(Networks & Distributed I/O)

بناء وصيانة شبكات الاتصال الصناعية وتوزيع الإشارات للتحكم في المكونات المتباعدة في المصنع.

المحاور الرئيسية:

• شبكة AS-i: إعداد الماستر (CM 1243-2)، توصيل وحدات (SlimLine & K45 field units)، واستخدام (DP-AS-i Link Advanced).

• وحدات الإدخال/الإخراج الموزعة: التجميع والبرمجة لوحدات (ET200MP, ET200SP, IM 365).

• الشبكات والبروتوكولات: إعدادات (Profibus DP) عبر وحدة (CM 1243-5)، وشبكات (Simatic NET CP343-1).

• اتصالات Modbus: برمجة (Modbus RTU) عبر RS485 لقراءة عدادات الطاقة (Power Meters) وتشغيل عدة توابع (MultiSlave)، واتصال (Modbus TCP/IP) مع وحدات خارجية مثل (MOXA).

(Encoders & PID)

تطبيقات العمليات السريعة والتحكم الدقيق في بيئة TIA Portal باستخدام العدادات السريعة ومتحكمات الـ PID.

المحاور الرئيسية:

• العدادات السريعة (HSC) والإنكودر: توصيل المشفرات الدوارة (Encoders)، تتبع أخطاء الأسلاك، برمجة الـ HSC، وضمان حفظ البيانات بعد انقطاع الكهرباء (Data Retention).

• تطبيقات الـ HSC: حساب سرعة الدوران (RPM Calculation) وقياس الأطوال (Length Measurement) بأسهل الطرق الميدانية.

• التحكم المغلق (PID): تجهيز وربط حساسات الحرارة (PT100) مباشرة مع الـ PID، تصميم شاشات المراقبة الخاصة بها على HMI، وتنفيذ الضبط التلقائي الواقعي (Real-life Auto Tune) في الموقع.

القسم الأول: أساسيات وتهيئة SIMATIC Manager (S7-300/400)

إتقان التعامل مع بيئة SIMATIC Manager من الصفر، بدءاً من بناء المشروع وتهيئة الهاردوير، وصولاً إلى اكتشاف الأعطال والتعامل مع كتل البيانات المتقدمة.

المحاور التفصيلية:

• هندسة المشاريع: استخدام معالج المشاريع (Project Wizard)، إدراج محطة (PC-Station)، أرشفة واسترجاع المشاريع (Archive/Retrieve)، والتحضير للاتصال المباشر مع الـ PLC.

• إعداد الهاردوير والشبكات: تكوين شبكة (PROFIBUS DP) وإضافة الأجهزة إليها، تعيين وتعديل عناوين المداخل والمخارج (I/O Addresses)، إضافة وحدات التوسعة (Expansion Rack)، تكوين مقاطعات المعالج (CPU Interrupts)، والتعامل مع ملفات الأجهزة الخارجية (GSD Files).

• التشخيص واكتشاف الأعطال (Troubleshooting): تحديد مواقع الأعطال المادية (Locate Faults)، مراقبة وإجبار المتغيرات (Monitor & Force)، سحب وتنزيل البرامج كاملة (Upload/Download)، مقارنة البرامج (Compare)، ومسح ذاكرة المعالج (Clear Memory).

• إدارة الذاكرة والبيانات: الفهم العميق لكتل البيانات (DataBlocks - DB)، التعامل مع المؤشرات (SFC20 Pointers)، المصفوفات (Arrays)، إعادة توجيه العناوين (Rewire)، ورسم خرائط الذاكرة (Mapping).

💡 القسم الثاني: أوامر البرمجة والمنطق في SIMATIC Manager

التطبيق العملي لأوامر البرمجة بلغة السلم (Ladder)، من البوابات المنطقية الأساسية وحتى الدوال الرياضية المتقدمة.

المحاور التفصيلية:

• المنطق الأساسي (Logic): تفعيل محاكي (PLCSIM)، دوائر التوالي والتوازي (AND / OR Gates)، دوائر التلقيط البرمجية والفيزيائية (Latching NO/NC)، الدوائر المتشابكة الثنائية والثلاثية (Interlocking)، ونبضات الحافة (Positive/Negative Edge).

• المؤقتات (Timers): استخدام مؤقتات التشغيل (SD/TON)، مؤقتات النبضة (S_PULSE)، مؤقتات الاحتفاظ (S_ODTS Retentive Timer)، وتطبيقات عملية (المؤقتات المتتالية، الوميض المتتابع Blinking Alarms، وإشارات المرور Traffic Light).

• العدادات والمقارنات (Counters & Comparators): دوال المقارنة لإنشاء الشروط المعقدة، العدادات التصاعدية والتنازلية (S_CU, S_CUD, S_CD)، عدادات خطوط الإنتاج، واستخدام العدادات كمفاتيح اختيار (Selectors).

• العمليات المتقدمة: بناء الدوال المتكررة (Reusable Subroutines)، أمر النسخ (MOVE)، أوامر القفز والشرط (Jump)، دوائر (Flip Flop SR&RS)، ومعايرة الإشارات التناظرية (FC105 Scaling).

🔌 القسم الثالث: برمجة أجهزة S7-200 الكلاسيكية (MicroWin)

دليل شامل للتعامل مع عائلة S7-200 القديمة والشهيرة، من التوصيل الكهربائي وحتى كتابة البرامج المعقدة ببرنامج MicroWin.

المحاور التفصيلية:

• التوصيل والمنطق الأساسي: التوصيل الكهربائي (Sourcing vs Sinking)، نقاط التلامس الفيزيائية والمنطقية، التلقيط، التداخل، وإنشاء جداول الرموز والحالة (Symbol & State Tables).

• المؤقتات والعدادات الخاصة: مؤقتات الدقة العالية (1ms Timers)، مؤقت إيقاف التأخير (TOF)، العدادات، واستخدام العداد والمقارن معاً في التطبيقات الدقيقة.

• البيانات والرياضيات: التعامل مع مسجلات البيانات (Data Registers)، العمليات الحسابية، وأوامر نقل الكتل (Block Move).

• البرمجة المتقدمة للـ S7-200: استخدام الذواكر الخاصة (Special Memory)، المقاطعات (Interrupts)، الدوال الفرعية (Subroutines)، أوامر القفز (Jump)، الريليه التحكمي المتسلسل (SCR - Sequential Control Relay)، والبرمجة التفصيلية لمعايرة الإدخال التناظري (Analog Input Scaling).

🖥️ القسم الرابع: تصميم واجهات المستخدم بواسطة WinCC Flexible

احتراف تصميم واجهات المشغلين (HMI) القديمة والمدمجة، وربطها بالكامل مع مشاريع S7.

المحاور التفصيلية:

• التهيئة والاتصال: شرح واجهة البرنامج، إعداد الاتصالات (Connections)، الدمج المباشر مع (SIMATIC Manager)، وتشغيل المحاكاة المشتركة.

• التصميم التفاعلي (Screens & Objects): إنشاء الشاشات والتنقل بينها (Navigation)، التعامل مع خصائص العناصر، التاكات الداخلية (Internal Tags)، المفاتيح والمبينات (Indicator & Switch)، إدراج مربعات النصوص، وقوائم الإدخال والإخراج (IO Fields & Lists).

• الأدوات البصرية المتقدمة: استخدام الإشارات التناسبة (Bar Graphics)، مبدلات الحالة الثلاثية (3-Way Selector)، عرض الوقت والتاريخ، وإنشاء واستخدام الشاشات المصغرة والقوالب (Faceplates & Layers).

• الإدارة والبيانات: تصميم أنظمة التنبيهات والإنذارات (Alarms)، التعامل مع الرسومات البيانية (Trends)، كتابة السكربتات (Scripts)، إدارة الصلاحيات والمدراء (Administration Authorization)، وإنشاء وصفات الإنتاج (Recipes).
